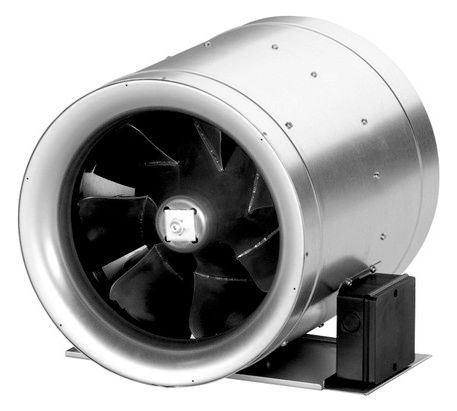

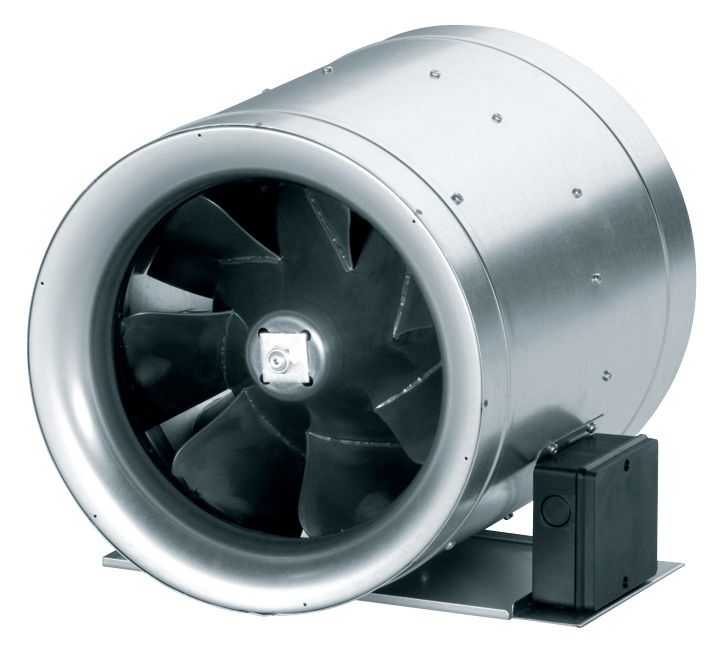

Merkmale Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Wärmeklasse F. Material: Stahlblech, verzinkt.Wechselstrommotor Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Artikel:EDR 40 Fördervolumen: 3440 m³/h FördervolumenNenn: 2419 m³/h / im opt. Wirkungsgrad Druck pfs, Nenn: 158 Pa im opt. Wirkungsgrad Drehzahl nNenn: 1440 1/min im opt. Wirkungsgrad Drehzahl: 1450 1/min Laufradtyp: diagonal Drehzahlsteuerbar: ja Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 200 W / im opt. Wirkungsgrad INenn: 0,9 A / im opt. Wirkungsgrad IMax: 1,5 A Schutzart: IP X4 Wärmeklasse: F Netzzuleitung: 3 / 1,5 mm² Einbaulage: senkrecht / waagerecht Material Gehäuse: Stahlblech, verzinkt Farbe: silbergrau Gewicht: 12,8 kg Gewicht mit Verpackung: 14,15 kg Nennweite: 400 mm Breite: 432 mm Höhe: 403 mm Tiefe: 416 mm Breite mit Verpackung: 455 mm Höhe mit Verpackung: 450 mm Tiefe mit Verpackung: 425 mm Fördermitteltemperatur bei IMax: 80 °C Umgebungstemperatur: 80 °C Gesamteffizienz e: 45,8 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 63,4 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,211 kW / 2419 m³/h / 158 Pa nBEP: 1440 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - IBEP: 0,9 A SchallleistungspegelLWA5: 74 dB(A) Gleichstrommotor: false
Keine technischen Daten verfügbar.
